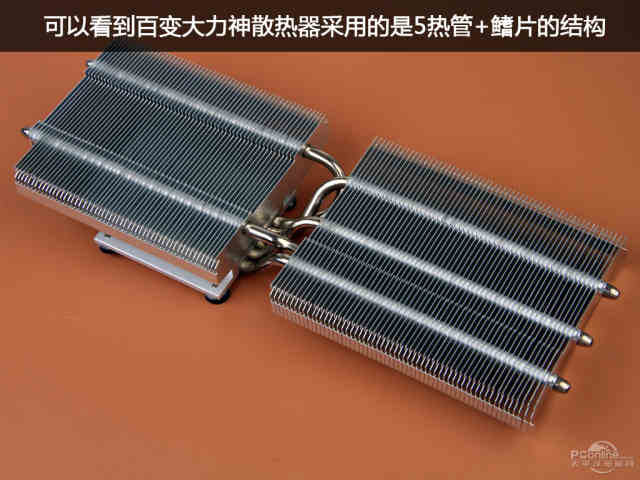

这是现在市面上绝大多数显卡所选用的散热器形式，之所以这么受欢迎，与其较低本钱带来的较好散热效果密不可分。它的特色主要是选用了热管和鳍片的组合方法。这种形式中的鳍片面积比上一种能够做的更大，并且由于热量的传导经过热管来进行，所以鳍片的形状和尺度的约束也有所削弱。

  鳍片厚度十分薄，一般都是选用铝为资料，有些乃至还在鳍片上加工出许多突起，进一步加大散热面积。一起热管的传热功率也远高于纯铝的传热功率，热管关于显卡等级的长度的间隔改变也不灵敏，经过专门的穿Fin工艺，能较快的将中心的热量传递到铝制鳍片上，再由电扇带走。

  这种散热器装备的一般是下吹式的一般电扇，由于散热面积大，所以空气的活动速度也无需太大，所以电扇的转速得到必定的下降，减小了散热器电扇发生的噪音。

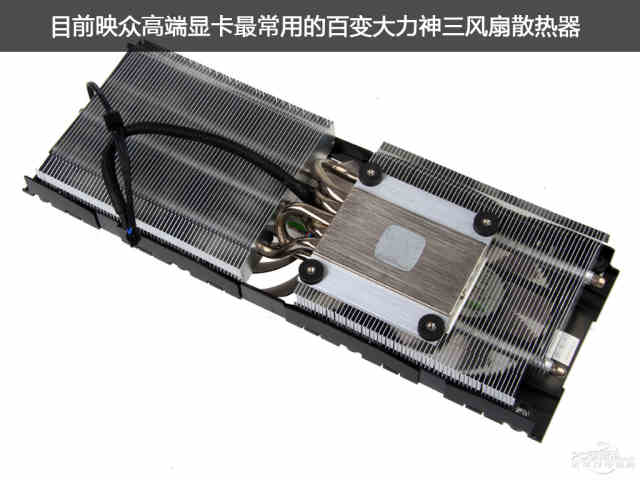

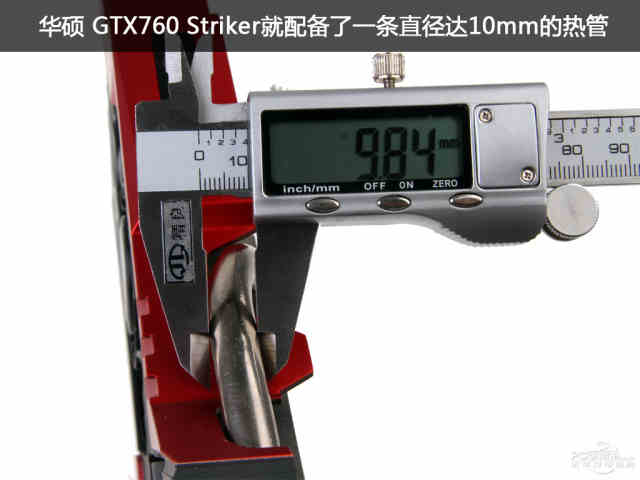

  关于这种散热器来说，越高档的具有越多越粗的热管、越大面积的鳍片、尺度越大的电扇。例如一个三电扇散热器功能大多数都会比双电扇的强。

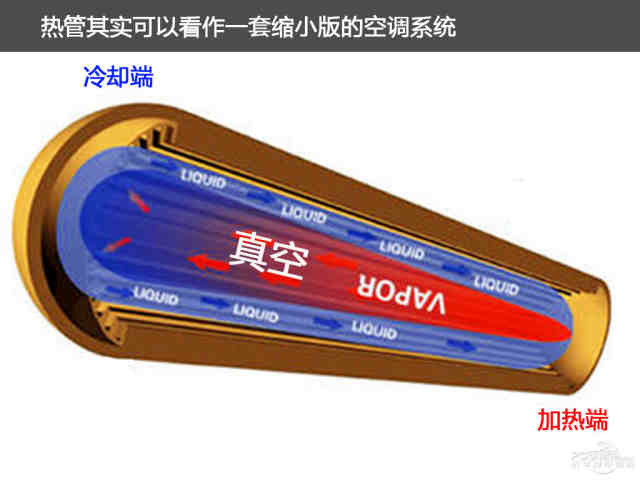

  热管实际上的意思就是在一根关闭的铜管内壁上设置一层毛细多孔的吸液芯，一起热管内部还会抽空成低于大气压，终究充入沸点低易挥发的冷却液。当热管一端受热的时分，冷却液会挥发成气体并向热管的其他方位移动，当冷却到必定温度之后在管壁上凝结成液体，终究经过吸液芯的毛细效果从头流回受热部位。一根热管其实能够看作一个独自的散热体系，其作业方法与冰箱和空调运用的压缩机有必定的类似度，具有极高的传热功率，并且一般热管的粗细会与它的散热才能成正比。

  其实均热板的作业原理与热管相同，只不过圆柱形的铜管拍扁成了板状。与热管将热管从受热端传导到冷却端类似，均热板能将平面上一点或许部分的热量快速传导到整个平面上。
